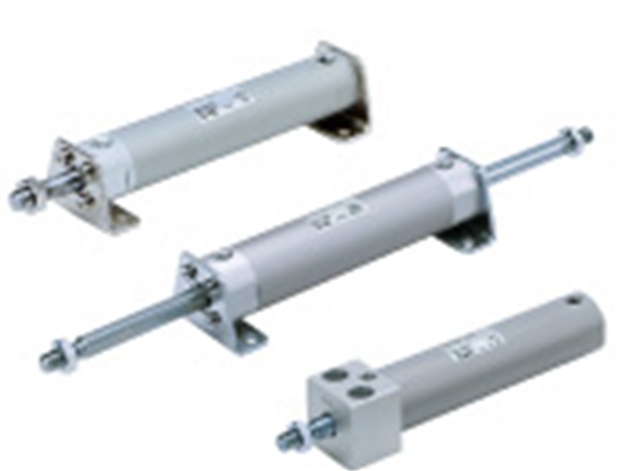

SMC 氣缸 CG1/CDG1 cylinder
SMC 氣缸 CG1/CDG1 cylinder
詳細介紹
SMC 氣缸 CG1/CDG1 cylinder
?桿前端內螺紋標準化。
?磁性開關操作性提高，位置調整更容易。
?基本型中追加了無耳軸安裝螺孔的型號。
?追加了帶桿端金屬安裝件、擺動金屬安裝件的型號（不必再另行配備）。
?帶磁性開關（CDG1-Z系列：CDG1，CDG1W，CDG1K，CDG1KW，
CDG1R，CDG1KR，CDBG1）。
| 型號 | 系列 | 動作方式 | 缸筒內徑 |
|---|---|---|---|
| 標準型 | CG1-Z | 單桿雙作用 | 20，25，32，40，50，63，80，100 |
| 標準型 | CG1-Z | 單作用（伸出、縮回） | 20，25，32，40 |
| 標準型 | CG1W-Z | 雙桿雙作用 | 20，25，32，40，50，63，80，100 |
| 桿不回轉型 | CG1K-Z | 單桿雙作用 | 20，25，32，40，50，63 |
| 桿不回轉型 | CG1KW-Z | 雙桿雙作用 | 20，25，32，40，50，63 |
| 直接安裝型 | CG1R-Z | 單桿雙作用 | 20，25，32，40，50，63 |
| 直接安裝 桿不回轉型 | CG1KR-Z | 單桿雙作用 | 20，25，32，40，50，63 |
| 端鎖氣缸 | CBG1 | 單桿雙作用 | 20，25，32，40，50，63，80，100 |
| 低摩擦型 | CG1□Q | 單桿雙作用 | 20，25，32，40，50，63，80，100 |
型號確認
Standardization of internal threads at the front end of the rod.
Improved operability of magnetic switches and easier position
adjustment.
The basic model has added a model without mounting screw holes for
trunnions.
Added models with rod end metal mounting parts and swing metal
mounting parts (no need to be equipped separately).
With magnetic switch (CDG1-Z series: CDG1, CDG1W, CDG1K,
CDG1KW,
CDG1R , CDG1KR , CDBG1 )。
