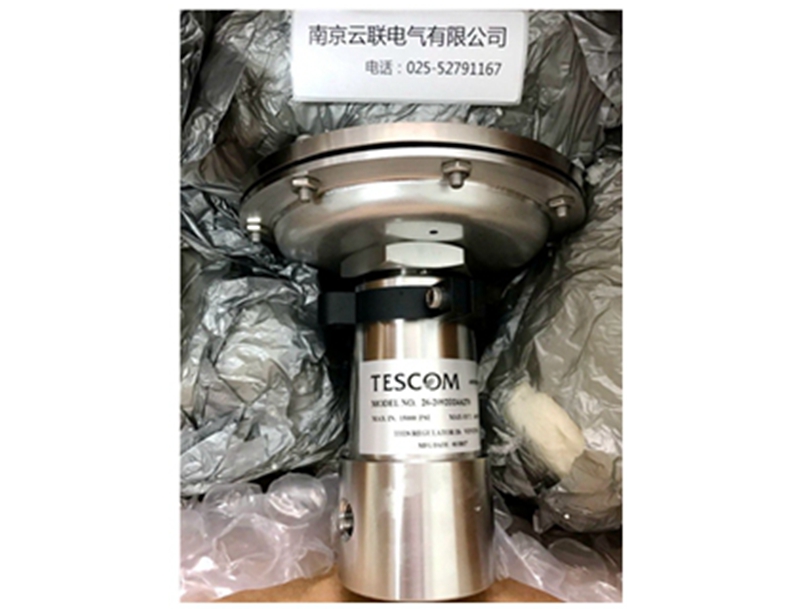

TESCOM調節閥26-1200

TESCOM調節閥26-1200
高流量 Cv = 3.3, 6.0 或 12.0
最大入口壓力 6000 PSIG/加載外部氣體出口壓力最高可達最大入
口壓力值 / 無排氣閥 /減壓
26-1200 系列
技術規格
? 工作參數
壓力等級根據 ANSI/ASME B31.3標準
最大額定入口壓力 . . . . . . . . . . . 4000 & 6000 PSIG
出口壓力 . . . . . . . . . . . . . . . . . . 至最大入口壓力值
設計試驗壓力. . . . . . . . . . . . . . . . 最大額定壓力 150%
泄漏. . . . . . . . . . . . . . . . . . . . . . . . . . . 無氣體泄漏
額定流量 . . . . . . . . . . . . . . . Cv = 3.3, 6.0 或 12.0*
* 出口交叉孔引起的二級壓降會對額定流量產生重大影響。
有關出口壓力小于1000 PSIG 時的流量曲線數據請向工
廠咨詢。
? 接觸介質的材料
閥體. . . . . . . . 303, 316 不銹鋼，或 2024-T351 鋁
閥座. . . . . . . . . . . . . . . . . . . . . . CTFE 或 Vespel?
隔板. . . . . . . . . . . . . . . . . . . . . . Buna-N 或 Viton?
O 型圈. . . . . . . . . . . . . . . . . . . . Buna-N 或 Viton?
備用密封圈 . . . . . . . . . . . . . . . . . . . . . . . . . Teflon?
其余部件 . . . . . . . . . . . . . . . . . . . . 300 系列不銹鋼
更多細節請參閱下列規格表。
? 清潔. . . . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93
