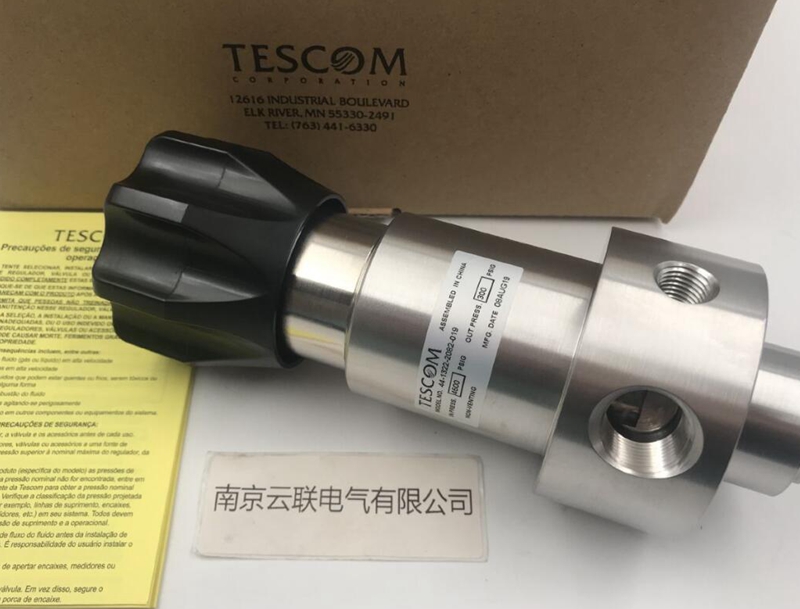

TESCOM調節閥44-1322-2082-019減壓閥

TESCOM調節閥44-1322-2082-019減壓閥
TESCOM減壓閥44-1300
高流量/高壓
最大壓力范圍 3750 PSIG (黃銅), 4500 PSIG (不銹鋼):
0 - 1500 PSIG 出口減壓
44-1300 系列
技術規格
? 工作參數
壓力等級根據 ANSI/ASME B31.3標準
最大工作壓力：
不銹鋼閥體 . . . . . . . . . . . . . . . . . . . 4,500 PSIG
黃銅閥體 . . . . . . . . . . . . . . . . . . . . 3,750 PSIG
出口壓力范圍 . . . . . . . . . . . . . . . . . . 0-300, 0-600,
0-1000 & 0-1500 PSIG
設計試驗壓力. . . . . . . . . . . . . . 額定壓力值的150%
泄漏. . . . . . . . . . . . . . . . . . . . . . . . . . . 無氣體泄漏
工作溫度1 . . . . . . . . . . . . . . . . . -15° F 至 +220° F
(-25° C 至 +104° C)
額定流量:2
1/4" 主閥 . . . . . . . . . . . . . . . . . . . . . . . Cv = 0.8
3/8" 主閥 . . . . . . . . . . . . . . . . . . . . . . . Cv = 2.0
1有關從 -65°F 至 +400°F的擴展溫度范圍請向工廠咨詢。
2出口交叉孔引起的二級壓降會對額定流量產生重大影響。 對關鍵尺寸
需要使用流量曲線決定。
? 接觸介質的材料
閥體. . . . . . . . . . . . . . . . . 黃銅, 303 或 316 不銹鋼
閥座，主閥：
300 PSIG 出口壓力. . . . . . . . . . . . . . . . . Teflon?
600, 1000 & 1500 出口壓力 . . . . . . . . . . . CTFE
閥座，排氣閥：
300 & 600 PSIG 出口壓力. . . . . . . . . . . . Teflon?
1000 & 1500 PSIG 出口壓力. . . . . . . . . . . CTFE
O 型圈 . . . . . . . . . . . . . . . . . . . . . . . . . . . Viton-A?
備用密封圈 . . . . . . . . . . . . . . . . . . . . . . . . . Teflon?
墊圈. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CTFE
其余部件 . . . . . . . . . . . . . . . . . . . 300 系列不銹鋼,
17-4, 17-7 不銹鋼, Teflon? 及黃銅
有關其他材料及改動，請向工廠咨詢。
? 清潔. . . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93
? 重量 (不帶壓力表) . . . . . . . . . . . 6.25 磅 (2.83 kg)
