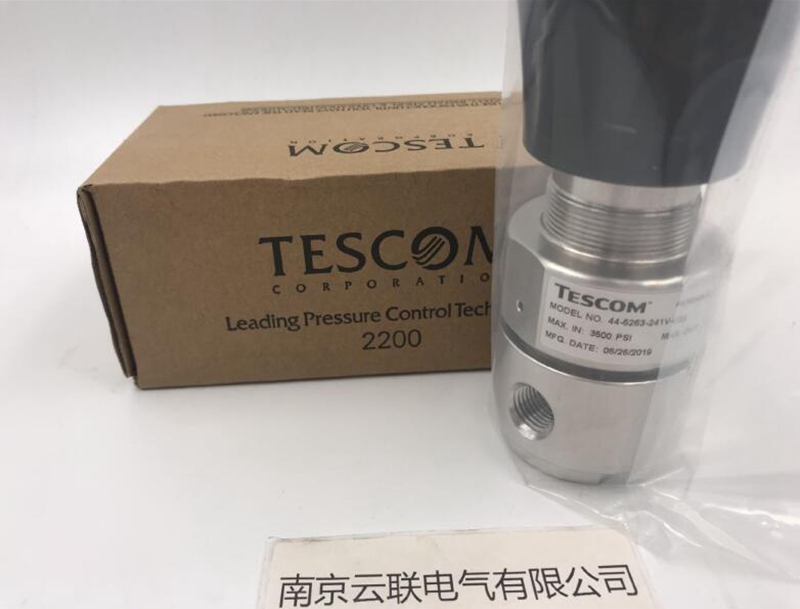

TESCOM減壓閥44-5263-241V-020

TESCOM減壓閥44-5263-241V-020
絕對壓力/壓力減小
入口壓力范圍最高 3500 PSIG/出口壓力范圍最高 100 PSIG
低于大氣壓力到正壓
44-5000 系列
技術規格
? 工作參數
壓力等級根據 ANSI/ASME B31.3標準
最大額定入口壓力 . . . . . . . . . 120, 400, 3500 PSIG
出口壓力范圍. . . . . . . . 28 英寸 Hg 真空 - 15 PSIG
28 英寸 Hg 真空 - 25 PSIG
28 英寸 Hg 真空 - 50 PSIG
28 英寸 Hg 真空 - 100 PSIG
設計試驗壓力. . . . . . . . . . . . . . .150% 最大額定壓力
泄漏：
內部 . . . . . . . . . . . . . . . . . . . . . . . . . 無氣體泄漏
外部 . . . 設計流量: ≤ 2 x 10-8 大氣壓·毫升/秒氦氣
工作溫度 . . . . . . . . . . . . . . . . . . -40° F 至 +165° F
(-40° C 至 +73° C)
額定流量 . . . . . . . . . . . 120 入口壓力: Cv = 0.24
400 入口壓力: Cv = 0.15
3500 入口壓力: Cv = 0.06
? 接觸介質的材料
閥體. . . . . . . . . . . . . . . . . . . . . . 316 不銹鋼或黃銅
隔板 . . . . . . . . . . . . . . . . . . . . . . . . . . 316 不銹鋼
閥座 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Teflon?
彈簧. . . . . . . . . . . . . . . . . . . . . . . . . . . 316 不銹鋼
摩擦襯套 (僅 400 和 3500 PSIG 入口):
內部 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Teflon?
外部 . . . . . . . . . . . . . . . . . . . . . . . . . 316 不銹鋼
其余部件 . . . 316 不銹鋼 (黃銅閥體使用的黃銅材料)
有關其他材料及改動，請向工廠咨詢。
? 清潔. . . . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93
? 重量（不帶壓力表） . . . . . . . . . . . . . . 2 磅 (0.9 kg)
