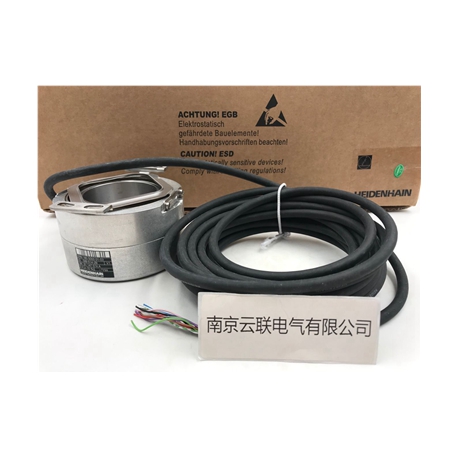

海德漢heidenhain 編碼器ERN180
海德漢heidenhain 編碼器ERN180?安裝式定子聯軸器?空心軸? 20 mm與? 50 mm?系統精度 10"絕對式ECN 225ECN 223 FECN 223 MDIADUR圓光柵碼盤帶絕對和增量刻軌(2048線） 10”? 5"EnDat 2.2發那科串行接口T 接口三菱高速接口EnDat22EnDat02Fanuc02Mit02-433554432（25
詳細介紹
海德漢heidenhain 編碼器ERN180
?安裝式定子聯軸器
?空心軸? 20 mm與? 50 mm
?系統精度 ± 10"
絕對式 | ||||
ECN 225 | ECN 223 F | ECN 223 M | ||
DIADUR圓光柵碼盤帶絕對和增量刻軌(2048線） | ||||
± 10” | ||||
? ± 5" | ||||
EnDat 2.2 | 發那科串行接口 T 接口 | 三菱高速接口 | ||
EnDat22 | EnDat02 | Fanuc02 | Mit02-4 | |
33554432（25 bit） | 8388608（23 bit） | |||
? 3000 min–1，連續位置值 | ||||
? 8 MHz | ? 2 MHz | – | ||
? 5 μs | – | |||
– | ? 1 VPP | – | ||
– | ? 200 kHz | – | ||
1 m電纜，帶M12連接器 （針式），8針 | 1 m電纜，帶M23連接器 （針式），17針 | 1 m電纜，帶或不帶M12連接器（針式，8針） | ||
? 150 m | ? 30 m | |||
3.6至5.25 V DC | ||||
3.6 V：? 0.7 W 5.25 V：? 1.0 W | ||||
5 V：200 mA（空載） | ||||
空心軸D = 20 mm或50 mm | ||||
? 3000 min–1 | ||||
D = 20 mm：? 0.15 Nm D = 50 mm：? 0.2 Nm | ||||
D = 20 mm：0.138·10-3 kgm2 D = 50 mm：0.215·10-3 kgm2 | ||||
± 0.1 mm | ||||
? 1000 Hz | ||||
? 100 m/s2（EN 60068-2-6） ? 200 m/s2（EN 60068-2-27） | ||||
反復彎曲電纜： -10 °C至70 °C 固定敷設電纜： -20 °C至70 °C | ||||
IP 64 | ||||
D = 20 mm：? 0.8 kg；D = 50 mm：? 0.7 kg | ||||
