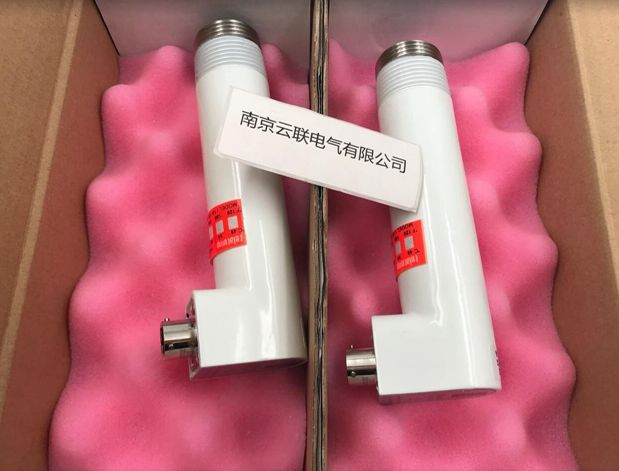

FORNEY 福尼 IDD-II火焰檢測探頭 南京云聯電氣有限公司 原裝正品 優勢供應

FORNEY 福尼 IDD-II火焰檢測探頭 南京云聯電氣有限公司 原裝正品 優勢供應
可靠的火焰檢測器（油、煤和褐煤火焰）
美國福尼公司（FORNEY）IDD-II 型智能動態火焰檢測器能夠?qū)τ突鹧妗⒚夯鹧婧秃置夯鹧孢M(jìn)行準確的檢測和識別。
IID-IIU火焰檢測器被用來檢測油火焰和煤火焰。IID-IIL火焰檢測器被用來檢測褐煤火焰。
IDD-II 型智能動態火焰檢測器是和福尼公司（FORNEY）火檢放大器DR-6161E、DR-6101、RM-IDD、IDD-IIIA一同聯接使用的。IDD-II 型火焰檢測器檢測火焰時，它的硬件電路對檢測元件所產生的脈動電壓信號進行放大，放大后的信號經四芯屏蔽電纜傳輸?shù)椒糯笃鳌７糯笃鲗π盘栠M(jìn)行處理后輸出信號到燃燒器管理系統。
火焰檢測器的電子器件均被封裝在鑄鋁殼體內。放大器周期性地進行自檢以判斷火焰檢測器是否是正常工作。

產品特點：
1.硫化鉛光電傳感器：
對油、煤及褐煤火焰的紅外線和可見光進行檢測。
2.動態火焰檢測電路：
只產生動態火焰信號，而不檢測熱輻射。
3.簡單耐用的結構方式：
線路板和敏感元件均封裝于鑄鋁殼體內，作為可替換部件。
4.安裝維護方便：
快速的電氣及機械聯絡方式，便于安裝維護。
5.符合FM認證

IDD-II智能動態火焰檢測器
產品和安裝附件
IID-II 有濾光片（煤和#6油） 　　
IID-IIU無濾光片（#2油和氣） 　　
IID-IIU無濾光片（#2油和氣）

FORNEY IDD-II Flame Detection Probe from Nanjing Yunlian Electric Co., Ltd.

Original Genuine Advantage Supply

Reliable flame detectors (oil, coal, and lignite flames)

FORNEY's IDD-II intelligent dynamic flame detector can accurately detect and

recognize oil flames, coal flames, and lignite flames.

The ID-IU flame detector is used to detect oil flames and coal flames. The IID-IIL

flame detector is used to detect lignite flames.

The IDD-11 intelligent dynamic flame detector is used in conjunction with FORNEY

flame detection amplifiers DR-6161E, DR-6101, RM-IDD, and DIIIA. When the

IDD-II flame detector detects flames, its hardware circuit amplifes the pulsating

voltage signal generated by the detection element, and the amplified signal is

transmitted to the amplifier through a four core shielded cable. The amplifier

processes the signal and outputs it to the burner management system.

The electronic components of the flame detector are all encapsulated in a cast

aluminum shell. The amplifier performs periodic self checks to determine whether

the flame detector is working properly.

Product features:

1. Lead(I) sulfide photoelectric sensor:

Detect the infrared and visible light of oil, coal, and lignite flames.

2. Dynamic flame detection circuit:

Only generate dynamic flame signals without detecting thermal radiation.

3. Simple and durable structural method:

The circuit board and sensitive components are encapsulated in a cast aluminum

casing as replaceable components.

4. Easy installation and maintenance.

Quick electrical and mechanical contact methods for easy installation and

maintenance.

5. Compliant with FM certification

IDD-II Intelligent Dynamic Flame Detector

Products and installation accessories

IID-II with filter (coal and # 6 oil)

IID-IIU without filter (# 2 oil and gas)

IID-IIU without filter (# 2 oil and gas)

Forney 火焰探測器、美國Forney放大器、Forney火焰放大器、Forney檢測器、Forney火焰檢測器、Forney火焰?zhèn)鞲衅鳎現orney火焰繼電器、Forney紫外火焰?zhèn)鞲衅鳌orney處理器、Forney紅外線探頭等
Forney PM-DR-6101E型放大器裝置是一種獨立式的智能控制器，由兩個置于帶蓋底座的印刷線路板（PCB）組成。其中一個PCB包括組合電源，繼電器和輸出/輸入（I/O）接口軟件。另一個PCB包括微處理器，穩定器和信號處理電子設備。整個裝置可以安裝在一個單獨的設備機柜內。可配用的火檢探頭有： IDD-II帶過濾的紅外線探頭、IDD-IIU不帶過濾的紅外線探頭、UV-4探頭、DR-6 IDD/UV探頭。
D爐膛火焰探測器Uniflame 95系列

概述：FORNEY UNIFLAME系列火焰檢測器是基于微處理器設計的火焰檢測器，采用了固態的紅外傳感器（IR）、紫外傳感器（UV）和雙傳感器(IR UV)。檢測器均帶有內部火焰繼電器，并可調整 ON/OFF 門檻值，因此不需要遠程火焰放大器。UNIFLAME\95系列檢測器兼有FORNEY DPD火焰檢測器的原理和特性，可以檢測單燃燒器或多燃燒器工況下目標火焰的有或無。UNIFLAME\95系列檢測器檢測目標火焰產生的調制振幅（即火焰的閃爍特性）。在檢測器的設定程序中，選擇可產生佳火焰ON/OFF分辨率的調制頻率特性。并可手動調節或自動調節來選定合適的調制頻率和檢測器增益。UNIFLAME\95系列檢測器帶有自動編程（自學習）功能；21種火焰閃爍頻率選擇；4個可選編程文件來存儲設定值；還增加了通過使用FORNEY基于WINDOWS95/98/NT的用戶應用軟件的遠程通訊功能。所有的UNIFLAME\95檢測器均需要24VDC電源，配有12芯快裝接頭，有電子自檢功能（不再需要機械快門）。檢測器帶有一個8位數字/字母LED顯示和4個按鈕，便于使用者觀察操作參數和選擇設定值。

應用：

IR型:包括一個紅外火焰?zhèn)鞲衅鳎@種傳感器適合于油和煤燃料的情況。UV型:包括一個紫外火焰?zhèn)鞲衅鳎@種傳感器適合于氣體燃料和輕油燃料的情況。

DS型:（雙傳感器）包括上述紅外和紫外兩種火焰?zhèn)鞲衅鳎@種傳感器適合于多燃料的情況。

Uniflame系列同上安裝附件：機械輔件盤裝法蘭（必須）不論檢測器是直窺式安裝或光纖式安裝，都需要使用盤裝法蘭，盤裝法蘭對外接口為1”NPT內螺紋，材料為硬鋁。萬向接頭（直窺式可選）??檢測器的萬向接頭，是在檢測器安裝好以后用來調整檢測器觀察角度的。隔熱管（直窺式必須）隔熱管，是阻止熱量從發熱的觀察管傳到檢測器，同時將檢測器同大地電氣絕緣。相應的觀察管同安裝法蘭一起訂購。石英視窗（直窺式可選）石英視窗，當檢測器需要密封或連接時要用到，石英視窗阻擋了爐子的壓力、熱氣體和煤灰，使之無法接近檢測器或污染鏡片。規格是1英寸U.S.標準錐形螺紋。需要封密時，用一個1英寸的三通連接，以便通冷卻風。光纖組件（光纖式必須）光纖組件包括外導管組件，內導管組件，光纖組件，爐壁安裝組件。在燃燒器結構復雜和多火嘴燃燒的鍋爐中，使用光纖組件可將火焰“閃動”信號通過光纖傳輸?shù)綘t外，便于檢測器的監測。電氣輔件檢測器電纜FORNEY提供UNIFLAME\95系列檢測器用的12芯箔制全屏蔽電纜。這種電纜包括6根＃18AWG和4根#22AWG線，加上一對#22AWG雙絞線。電纜外套是經過處理的聚烯烴材料，（阻燃，低，零鹵素）大直徑0.43”(10.9mm)。每個檢測器長電纜可達1000英尺。這種生膠電纜需要下面所述的快裝接頭。快裝接UNIFLAME\95系列檢測器出廠自帶12芯電纜陽接頭，F(xiàn)ORNEY可提供與之匹配的電纜陰接頭，便于現場安裝。參照航空插頭附件說明書。帶有適配接頭的電纜FORNEY提供的預制12芯電纜，長度可預定，出廠時帶陰接頭。該附件長度范圍從10英尺（3m）到300英尺（91m）。接線盒組件如果需要遠程通訊，UNIFLAME檢測器和控制室之間的距離超過200英尺（61M），那么每個檢測器需接一個接線盒。在接線盒中，兩根通訊線必須同12芯電纜分開接，在循環回路中，以多點串接方式（菊花鏈）連接到每個檢測器上，后到計算機上。

FORNEY接線盒組件，長度范圍從3到30英尺（0.9到9.1米），提供了便利的接線方式。在接線盒的一端有快裝接頭連接到UNIFLAME檢測器。FORNEY 12芯電纜出廠時帶有快裝接頭，柔性電纜，可連接到接線盒中另一則的端子上。端子可連接14AWG線，用壓入型夾鉗連接器可快速安全連接。通過接線盒，安裝人員可連接所有接線，但是FORNEY 12芯電纜中到達燃燒器管理系統中的兩根線不連接。來自檢測器的兩根通訊線必須同上下接線盒連接，終通過兩芯通訊電纜到達計算機。24VDC電源FORNEY提供24VDC電源，用于95系列火焰檢測器。
