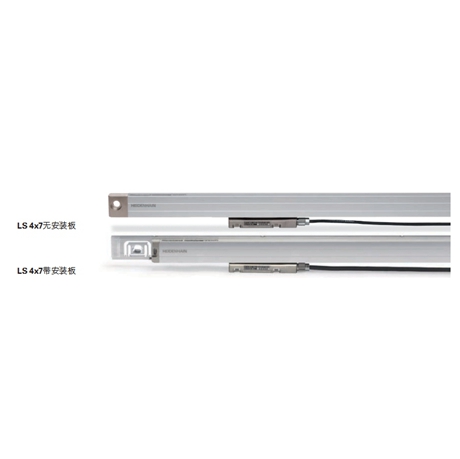

海德漢heidenhain 光柵尺LS 400系列 LS 487 LS 477
詳細介紹
海德漢heidenhain 光柵尺LS 400系列 LS 487 LS 477
緊湊外殼增量式直線光柵尺
?用于有限安裝空間應用
技術參數 | LS 487 | LS 477 | ||||||
測量基準 線性膨脹系數 | DIADUR玻璃光柵，柵距20 μm Ttherm ? 8 x 10–6 K–1（安裝方式?/?）；用安裝板：Ttherm ? 9 x 10–6 K–1（安裝方式?） | |||||||
精度等級* | ± 5 μm；± 3 μm | |||||||
測量長度ML* 單位mm | 安裝板*，ML 1240以內為可選使用，ML 1340以上為必須使用 70 120 170 220 270 320 370 420 470 520 570 620 670 720 770 820 920 1020 1140 1240 1340 1440 1540 1640 1740 1840 2040 | |||||||
參考點* LS 4x7
LS 4x7 C | ? 每50 mm可用磁條選擇 ? 1個，位于測量長度的中點位置 ? 2個參考點，距測量長度起點和終點各為35 mm（對于ML ? 1020 mm）或45 mm （對于ML ? 1140 mm） 距離編碼 | |||||||
接口 | ? 1 VPP | ? TTL | ||||||
內部細分倍數* 信號周期 | – 20 μm | 5倍 – | 10倍 – | 20倍 – | ||||
診斷接口 | 模擬 | – | ||||||
截止頻率 –3 dB | ? 160 kHz | – | – | – | ||||
掃描頻率* 邊緣間距a | – | 100 kHz ? 0.5 μs | 50 kHz ? 1 μs | 100 kHz ? 0.25 μs | 50 kHz ? 0.5 μs | 25 kHz ? 1 μs | 50 kHz ? 0.25 μs | 25 kHz ? 0.5 μs |
測量步距 | 取決于細分倍率 | 1 μm1) | 0.5 μm1) | 0.25 μm1) | ||||
電氣連接 | 連接安裝塊的單獨適配電纜（1 m/3 m/6 m/9 m） | |||||||
電纜長度2) | ? 150 m | ? 100 m | ||||||
空載供電電壓 | DC 5 V ±0.25 V/< 120 mA | DC 5 V ±0.25 V/< 140 mA | ||||||
運動速度 | ? 120 m/min | ? 120 m/min | ? 60 m/min | ? 120 m/min | ? 60 m/min | ? 30 m/min | ? 60 m/min | ? 30 m/min |
所需的運動力 | ? 5 N | |||||||
振動55 Hz至2000 Hz 沖擊11 ms 加速度 | 無安裝板：? 100 m/s2（EN 60 068-2-6） 帶安裝板，電纜出線在右側：? 200 m/s2，左側：100 m/s2 （EN 60 068-2-6） ? 300 m/s2 （EN 60 068-2-27） ? 100 m/s2，測量方向 | |||||||
工作溫度 | 0 °C至50 °C | |||||||
防護等級EN 60 529 | 如果安裝符合安裝說明或和安裝信息的要求為IP 53，如果接入DA 400的壓縮空氣為IP 64 | |||||||
重量 | 0.4 kg + 0.5 kg/m測量長度 | |||||||
