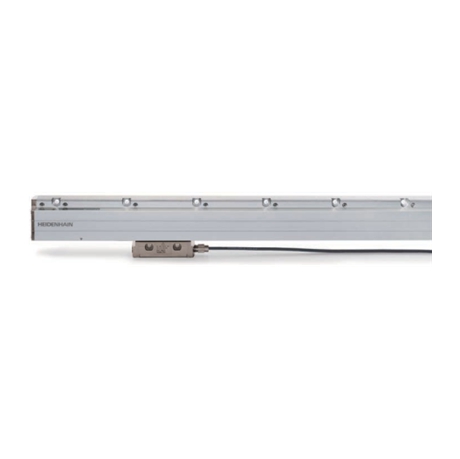

海德漢heidenhain 光柵尺LF 185
詳細介紹
海德漢heidenhain 光柵尺LF 185
標準外殼增量式直線光柵尺
?超高重復精度
?溫度特性接近鋼材和灰口鑄鐵
?允許水平安裝
技術參數 | LF 185 | ||||||||||||||
測量基準 線性膨脹系數 | 鋼基體的SUPRADU相位光柵；柵距8 μm Ttherm ? 10 x 10–6 K–1 | ||||||||||||||
精度等級* | ± 3 μm；± 2 μm | ||||||||||||||
測量長度ML* 單位mm | 140 1540 | 240 1640 | 340 1740 | 440 1840 | 540 2040 | 640 2240 | 740 2440 | 840 2640 | 940 2840 | 1040 3040 | 1140 | 1240 | 1340 | 1440 | |
接口 | ? 1 VPP | ||||||||||||||
信號周期 | 4 μm | ||||||||||||||
參考點* | LF 185 LF 185 C | 1個參考點在中點位置；如果需要其他參考點位置，可按要求提供距離編碼 | |||||||||||||
診斷接口 | 模擬 | ||||||||||||||
截止頻率 | –3 dB | ? 250 kHz | |||||||||||||
電氣連接 | 連接安裝塊的單獨適配電纜（1 m/3 m/6 m/9 m） | ||||||||||||||
電纜長度 | ? 150 m（海德漢電纜） | ||||||||||||||
空載供電電壓 | DC 5 V ±0.25 V/< 150 mA | ||||||||||||||
運動速度 | ? 60 m/min（測量方向上的最大加速度? 100 m/s2） | ||||||||||||||
所需的運動力 | ? 4 N | ||||||||||||||
振動55 Hz至2000 Hz 影響 沖擊11 ms | 外殼：? 150 m/s2 （EN 60 068-2-6） 讀數頭：? 200 m/s2 （EN 60 068-2-6） ? 300 m/s2 （EN 60 068-2-27） | ||||||||||||||
工作溫度 | 0 °C至50 °C | ||||||||||||||
防護等級EN 60 529 | 如果安裝符合樣本中的安裝說明要求為IP 53 如果接入DA 400的密封空氣為IP 64 | ||||||||||||||
重量 | 0.8 kg + 4.6 kg/m測量長度 | ||||||||||||||
